Ingerencje w układy elektroniczne silnika

Wskazówka

Wszelkie prace dotyczące układu elektronicznego silnika i powiązanych z nim elementów, takich jak moduły sterujące, czujniki, elementy nastawcze i przewody podłączeniowe, należy zlecać w fachowym serwisie. W przeciwnym razie może dojść do szybszego zużywania się podzespołów, ponadto decyzja o dopuszczeniu pojazdu do ruchu może zostać cofnięta.

Montaż urządzeń łączności radiowej i telefonów komórkowych

OSTRZEŻENIE

Jeśli nadajnik radiowy zostanie zmanipulowany lub zamontowany nieprawidłowo, jego promieniowanie elektromagnetyczne może zakłócać działanie układów elektronicznych pojazdu. W wyniku tego bezpieczeństwo eksploatacji pojazdu może być zagrożone. Istnieje ryzyko wypadku!

Prace przy urządzeniach elektrycznych i elektronicznych należy zawsze zlecać w fachowym serwisie.

W przypadku niefachowej eksploatacji nadajników radiowych w pojazdach, ich promieniowanie elektromagnetyczne może zakłócać działanie pokładowych urządzeń elektronicznych, np. gdy

nadajnik radiowy nie jest podłączony do anteny zewnętrznej
antena zewnętrzna jest nieprawidłowo zamontowana lub nieeliminująca odbić.

W wyniku tego bezpieczeństwo eksploatacji pojazdu może być zagrożone. Istnieje ryzyko wypadku!

Montaż anten zewnętrznych eliminujących odbicia należy zlecać w fachowym serwisie. Nadajniki radiowe podczas eksploatacji w pojeździe należy zawsze podłączać do anten zewnętrznych eliminujących odbicia.

Wskazówka

Nieprzestrzeganie zasad montażu i warunków użytkowania nadajników radiowych może spowodować cofnięcie decyzji o dopuszczeniu pojazdu do ruchu.

Należy zwłaszcza stosować się do poniższych zasad

wykorzystywanie wyłącznie dozwolonych pasm częstotliwości
przestrzeganie maksymalnie dopuszczalnej mocy wyjściowej w dozwolonych pasmach częstotliwości
montaż anteny wyłącznie w dopuszczonych przez producenta pojazdu miejscach

Zwiększone promieniowanie elektromagnetyczne może spowodować zagrożenie dla zdrowia. Korzystanie z anteny zewnętrznej pozwala uniknąć - tak często ostatnio omawianych - możliwych zagrożeń dla zdrowia, spowodowanych polem elektromagnetycznym.

Należy przestrzegać wskazówek dotyczących eksploatacji telefonów komórkowych.

Po poprawnym montażu radiowego urządzenia nadawczo-odbiorczego możliwe jest zamontowanie anteny w następujących miejscach:

Montaż urządzeń łączności radiowej i telefonów komórkowych

Dopuszczone pozycje anteny

Przednia część dachu
Tylna część dachu
Tylne błotniki

Info

W przypadku pojazdów z panoramicznym dachem otwieranym montaż anteny w przednim i tylnym obszarze dachu jest niedozwolony.

Na tylnych błotnikach zaleca się montowanie anteny w kierunku środka jezdni.

Do pofabrycznego montażu nadajników fal radiowych należy stosować dyrektywę techniczną ISO/TS 21609 (Specyfikacja techniczna dla pojazdów drogowych - wytyczne EMC dotyczące instalacji niefabrycznych radiowych urządzeń nadawczych). Należy przestrzegać przepisów regulujących zasady montażu zewnętrznych elementów na nadwoziu.

Jeśli pojazd jest fabrycznie wyposażony w instalację łączności radiowej, należy wykorzystywać zamontowane w ramach tej instalacji złącza zasilania, wzgl. złącza antenowe. Podczas montowania należy bezwzględnie przestrzegać zaleceń przedstawionych w dodatkowych instrukcjach opracowanych przez producenta.

Różnice pasm częstotliwości, maksymalnych mocy nadajników lub pozycji anten muszą być dopuszczone przez producenta pojazdów Mercedes-Benz.

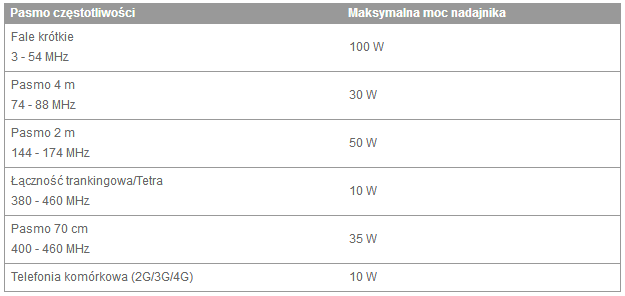

Maksymalna moc nadajnika (PEAK), mierzona na podstawie anteny, nie może przekroczyć następujących wartości:

W pojeździe
można korzystać bez ograniczeń z następujących urządzeń:

nadajniki radiowe o maksymalnej mocy do 100 mW
nadajniki radiowe z częstotliwościami emisji w paśmie częstotliwości 380 - 410 MHz oraz o maksymalnej mocy do 2 W (łączność trankingowa/Tetra)
telefony komórkowe (2G/3G/4G)

Dla następujących pasm częstotliwości nie istnieją żadne ograniczenia pozycji anteny w obszarze zewnętrznym pojazdu:

łączność trankingowa/Tetra
pasmo 70 cm
2G/3G/4G
