Mercedes-Benz Klasa A: Zasięg czujników

Wskazówki ogólne

Asystent parkowania PARKTRONIC nie uwzględnia przeszkód, które

• znajdują się poniżej zasięgu wykrywalności, np. osoby, zwierzęta lub przedmioty
• znajdują się powyżej zasięgu wykrywalności, np. wystający ładunek, zwisy lub rampy załadowcze samochodów ciężarowych.

1. Czujniki w przednim zderzaku z lewej strony (przykład)

Czujniki nie mogą być pokryte brudem, lodem lub błotem pośniegowym. W przeciwnym razie ich prawidłowe działanie jest niemożliwe. Czujniki należy czyścić regularnie, uważając, aby ich nie zadrapać i nie uszkodzić

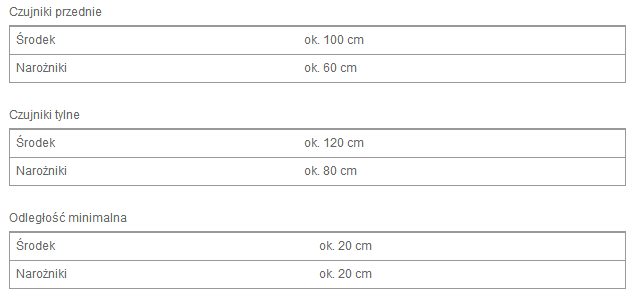

Zasięg

1. Zasięg wykrywalności czujników przednich
2. Zasięg wykrywalności czujników tylnych

Jeśli w tym obszarze znajduje się przeszkoda, włączają się odpowiednie wskaźniki ostrzegawcze i słychać sygnał ostrzegawczy. Po przekroczeniu minimalnej odległości od przeszkody sygnalizowanie odległości może zostać przerwane.

Wskaźniki ostrzegawcze

1. Segmenty dla lewej strony pojazdu
2. Segmenty dla prawej strony pojazdu

3. Segmenty sygnalizujące gotowość

Wskaźniki ostrzegawcze sygnalizują odległość pojazdu od przeszkody. Wskaźnik ostrzegawczy dla strefy przedniej pojazdu jest umieszczony na tablicy rozdzielczej nad środkowymi dyszami nawiewu. Wskaźnik ostrzegawczy o odległości tyłu pojazdu od przeszkody znajduje się z tyłu przy podsufitce.

Wskaźnik jest podzielony na pięć żółtych i dwa czerwone segmenty; każdy taki zespół odnosi się do danej strony pojazdu. Podświetlenie żółtych segmentów sygnalizujących gotowość
oznacza, że asystent parkowania PARKTRONIC może wykonywać pomiary.

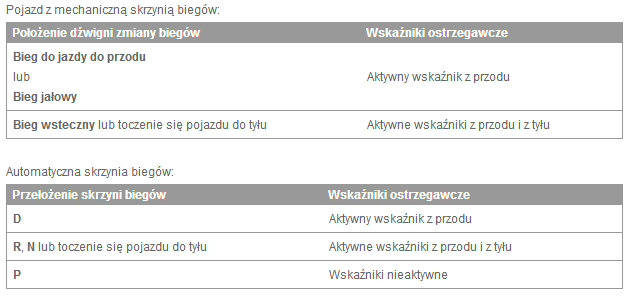

Położenie dźwigni zmiany biegów lub przełożenie automatycznej skrzyni biegów określa, który wskaźnik ostrzegawczy jest aktywny przy włączonym silniku.

• szóstego segmentu słychać przerywany sygnał ostrzegawczy, trwający ok. dwie sekundy
• siódmego segmentu słychać stały sygnał ostrzegawczy, trwający ok. dwie sekundy. Sygnalizuje to osiągnięcie minimalnej odległości od przeszkody.
