Toyota Aygo: System elektronicznego kluczyka
Posiadając przy sobie elektroniczny kluczyk, np. w kieszeni, można realizować w prosty sposób następujące operacje. Kierowca zawsze powinien posiadać przy sobie elektroniczny kluczyk.
- Blokowanie i odblokowywanie bocznych drzwi
- Blokowanie i odblokowywanie drzwi bagażnika
- Uruchamianie silnika

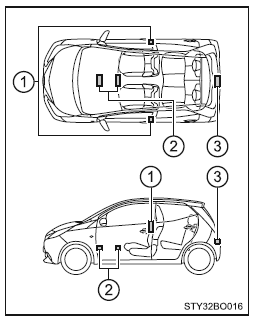

Rozmieszczenie anten
- Anteny wewnątrz i na zewnątrz kabiny
- Anteny wewnątrz kabiny
- Antena na zewnątrz bagażnika
Zakres działania (obszar, w którym elektroniczny kluczyk jest wykrywany)
Przy blokowaniu lub
odblokowywaniu drzwi
Układ reaguje, gdy elektroniczny kluczyk znajduje się w odległości nie większej niż około 70 cm od przednich klamek drzwi i drzwi bagażnika. (Reagują tylko te drzwi, przy których zarejestrowana została obecność kluczyka.)
Podczas uruchamiania silnika
lub przełączania stanów operacyjnych
przyciskiem rozruchu
Układ reaguje, gdy elektroniczny kluczyk znajduje się wewnątrz samochodu.
Sygnalizacja i lampki ostrzegawcze
W celu zabezpieczenia samochodu przed kradzieżą lub zagrożeniem w reakcji na błędne działania rozlega się sygnał ostrzegawczy oraz zaświeca się odpowiednia lampka ostrzegawcza. W razie zaświecenia się lampki ostrzegawczej należy podjąć stosowne do niej działania
Sposób postępowania, gdy rozlegnie się sygnał ostrzegawczy, opisany jest w poniższej tabeli.
Sygnalizacja | Przyczyny | Sposób postępowania |
Pojedynczy sygnał ostrzegawczy przez 5 sekund na zewnątrz samochodu | Próba zablokowania drzwi z użyciem elektronicznego kluczyka, gdy pozostawał on wewnątrz samochodu | Zabrać elektroniczny kluczyk z kabiny samochodu i ponownie zablokować drzwi. |
Próba zablokowania drzwi, gdy nie są one zamknięte. | Zamknąć wszystkie drzwi i ponownie zablokować drzwi. | |
Pojedynczy sygnał ostrzegawczy wewnątrz samochodu i pojedynczy sygnał ostrzegawczy przez 5 sekund na zewnątrz samochodu | Próba zablokowania którychkolwiek drzwi, po uprzednim ich otwarciu i naciśnięciu wewnętrznego przycisku blokady drzwi, a następnie zamkni ęciu za pomocą zewnętrznej klamki, gdy elektroniczny kluczyk pozostaje wewnątrz samochodu. | Zabrać elektroniczny kluczyk z kabiny samochodu i ponownie zablokować drzwi. |
Ciągły sygnał ostrzegawczy wewnątrz samochodu | Wybranie przyciskiem rozruchu stanu ACCESSORY przy otwartych drzwiach kierowcy (lub otwarcie drzwi kierowcy, gdy przyciskiem rozruchu wybrany jest stan ACCESSORY). | Przyciskiem rozruchu wybrać stan wyłączony i zamknąć drzwi kierowcy. |
Wybranie przyciskiem rozruchu stanu wyłączonego przy otwartych drzwiach kierowcy. | Zamknąć drzwi kierowcy. |
Zapobieganie wyczerpaniu się baterii w elektronicznym kluczyku
Funkcja oszczędzania energii elektronicznego kluczyka ogranicza wyczerpywanie się jego baterii dzięki wyłączeniu odbioru fal radiowych.
Nacisnąć przycisk dwa razy,
jednocześnie
przytrzymując wciśnięty przycisk
. Upewnić
się, czy dioda kontrolna w kluczyku mignęła
4 razy.
Gdy włączony jest tryb oszczędzania energii elektronicznego kluczyka, system elektronicznego kluczyka nie działa. W celu wyłączenia trybu oszczędzania energii należy nacisnąć dowolny przycisk w kluczyku.
Czynniki powodujące zakłócenie działania
System elektronicznego kluczyka wykorzystuje fale radiowe o niewielkiej mocy.
W niżej wyszczególnionych warunkach mogą nie działać prawidłowo funkcja dostępu do samochodu z użyciem elektronicznego kluczyka, układ zdalnego sterowania i elektroniczna blokada rozruchu.
W przypadku rozładowania baterii w elektronicznym kluczyku.
W pobliżu obiektów emitujących silne pola elektromagnetyczne, takich jak wieże telewizyjne, elektrownie, stacje paliwowe, nadajniki radiowe, duże ekrany wizyjne, lotniska itp.
W przypadku dotykania lub zasłaniania elektronicznego kluczyka metalowymi przedmiotami, takimi jak:
- karty pokryte folią aluminiową
- pudełka papierosowe z wkładką z folii aluminiowej
- metalowe portfele lub pudełka
- monety
- metalowe urządzenia do rozgrzewania dłoni
- nośniki CD lub DVD
W zasięgu działania innych elektronicznych kluczyków.
W przypadku noszenia elektronicznego kluczyka wraz z urządzeniem emitującym pole elektromagnetyczne, takim jak:
- radiotelefony, telefony komórkowe, telefony bezprzewodowe lub inne tego typu urządzenia
- inny elektroniczny kluczyk lub nadajnik zdalnego sterowania emitujący fale radiowe
- komputer lub notes elektroniczny (PDA)
- cyfrowy odtwarzacz audio
- przenośna konsola do gier
Gdy tylna szyba samochodu pokryta jest metalizowaną folią przyciemniającą lub zasłonięta innego rodzaju obiektami metalicznymi.
Gdy elektroniczny kluczyk znajduje się w pobliżu ładowarki lub urządzeń elektronicznych.
Uwagi dotyczące działania funkcji dostępu do samochodu z użyciem elektronicznego kluczyka
Nawet jeżeli elektroniczny kluczyk znajduje się w obszarze działania (w obszarze detekcji), w następujących warunkach system może działać nieprawidłowo:
- Gdy przy próbie zablokowania bądś odblokowania drzwi kluczyk jest zbyt blisko szyby bocznej lub zewnętrznej klamki drzwi bądś znajduje się zbyt nisko lub zbyt wysoko.
- Gdy przy próbie uruchomienia silnika lub wybierania stanów operacyjnych przyciskiem rozruchu elektroniczny kluczyk znajduje się na desce rozdzielczej, na zasłonie bagażnika (w niektórych wersjach), na podłodze, w kieszeni drzwi lub w schowku w desce rozdzielczej.
Dopóki elektroniczny kluczyk pozostaje w zasięgu detekcyjnym, drzwi mogą zostać zablokowane i odblokowane przez każdą osobę. Jednak możliwe jest odblokowanie tylko tych drzwi, w zasięgu których pozostaje elektroniczny kluczyk.
W niektórych sytuacjach, nawet gdy elektroniczny kluczyk znajduje się w pobli żu przeciwległych drzwi w stosunku do drzwi które mają być odblokowane, elektroniczny kluczyk może zostać wykryty i drzwi zostaną odblokowane.
Jeżeli drzwi zostaną zablokowane przy użyciu zdalnego sterowania, gdy elektroniczny kluczyk znajdował się blisko samochodu, może się zdarzyć, że nie będzie możliwe ich odblokowanie z użyciem funkcji dostępu do samochodu z użyciem elektronicznego kluczyka. (Należy wtedy użyć bezprzewodowego zdalnego sterowania.)
Uwagi dotyczące odblokowania drzwi
- Może się zdarzyć, że pociągając za klamkę i naciskając na przycisk blokady/ odblokowania drzwi, odblokowanie drzwi nie nastąpi. W takiej sytuacji należy puścić klamkę, ponownie nacisnąć przycisk blokady/odblokowania drzwi, upewnić się, że nastąpiło odblokowanie drzwi, a następnie pociągnąć za klamkę.
- Gdy w obrębie zasięgu detekcyjnego znajduje się inny elektroniczny kluczyk, odblokowanie drzwi w reakcji na uchwycenie klamki może nastąpić z pewnym opóśnieniem.
Gdy samochód nie jest używany przez dłuższy czas
- W celu ograniczenia ryzyka kradzieży nie należy pozostawiać elektronicznego kluczyka w obrębie 2 m od samochodu.
- Funkcję dostępu do samochodu można zawczasu wyłączyć
Warunki prawidłowego działania
Warunkiem działania funkcji dostępu do samochodu z użyciem elektronicznego kluczyka jest posiadanie przy sobie elektronicznego kluczyka. Przy posługiwaniu się nim od zewnątrz samochodu elektroniczny kluczyk nie powinien znajdować się zbyt blisko nadwozia.
W zależności od położenia i sposobu trzymania elektroniczny kluczyk może nie zostać prawidłowo zidentyfikowany i układ może nie działać prawidłowo.
(Może nastąpić przypadkowe wyłączenie autoalarmu lub nie zadziała funkcja przeciwdziałania zablokowaniu drzwi).
Gdy funkcja dostępu do samochodu z użyciem elektronicznego kluczyka nie działa prawidłowo
- Zablokowanie i odblokowanie drzwi: Użyć mechanicznego kluczyka
- Uruchamianie silnika
Wyczerpanie baterii w elektronicznym kluczyku
W normalnych warunkach trwałość baterii wynosi od 1 roku do 2 lat.
W przypadku wyczerpania baterii, po wyłączeniu silnika, rozlegnie się alarm dświękowy w kabinie samochodu.
Ponieważ elektroniczny kluczyk stale odbiera sygnały radiowe, jego bateria ulega rozładowywaniu nawet wtedy, gdy nie jest on używany. Wystąpienie któregokolwiek z niżej opisanych objawów może oznaczać wyczerpanie baterii w kluczyku. W razie potrzeby należy ją wymienić na nową
- Nie działa funkcja dostępu do samochodu z użyciem elektronicznego kluczyka lub zdalnego sterowania.
- Uległ skróceniu zasięg operacyjny tych funkcji.
- Nie zaświeca się dioda kontrolna w kluczyku.
W celu uniknięcia ryzyka przedwczesnego wyczerpania baterii nie należy pozostawiać elektronicznego kluczyka w odległości mniejszej niż 1 m od urządzeń elektrycznych emitujących pole elektromagnetyczne, takich jak:
- telewizory
- komputery
- telefony komórkowe, telefony bezprzewodowe i ładowarki do akumulatorów
- telefony komórkowe lub telefony bezprzewodowe w trakcie ładowania
- lampy stołowe
- indukcyjne płyty grzewcze
Ustawienia indywidualne, które mogą być zmienione przez autoryzowaną stację obsługi Toyoty lub inny specjalistyczny warsztat
Możliwa jest zmiana niektórych ustawień (np. funkcji dostępu do samochodu z użyciem elektronicznego kluczyka).
Jeżeli funkcja dostępu do samochodu z użyciem elektronicznego kluczyka została wyłączona w ustawieniach własnych
Zablokowanie i odblokowanie drzwi:
Użyć zdalnego sterowania lub mechanicznego kluczyka
Uruchamianie silnika i wybieranie stanów operacyjnych przyciskiem rozruchu
Wyłączanie silnika

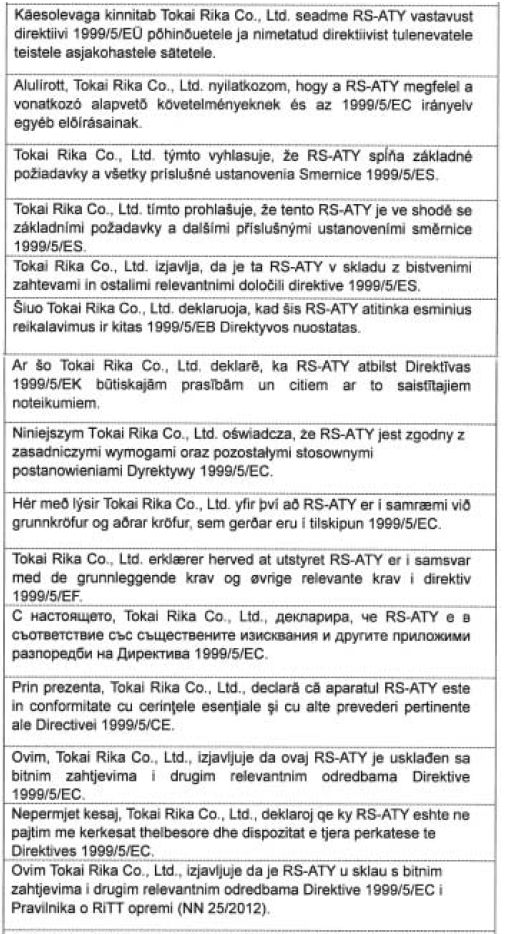

Certyfikaty dotyczące systemu elektronicznego kluczyka
Najnowszy Certyfikat Zgodności ("DECLARATION of CONFORMITY" (DoC)) dostępny jest pod następującym adresem
Ostrzeżenie dotyczące zakłóceń działania urządzeń elektronicznych
- Osoby z wszczepionym kardiostymulatorem, defibrylatorem z funkcją
resynchronizacji bądś rozrusznikiem serca nie powinny zbliżać się do
anten systemu elektronicznego kluczyka. ( S. 114)
Fale elektromagnetyczne mogą zakłócić pracę tego typu urządzeń. W razie
potrzeby funkcję dostępu do samochodu z użyciem elektronicznego
kluczyka można wyłączyć. Szczegółowymi informacjami dotyczącymi
częstotliwości roboczej oraz czasu trwania emisji fal radiowych dysponuje
autoryzowana stacja obsługi Toyoty lub inny specjalistyczny warsztat.
Na tej podstawie lekarz może określić, czy konieczne jest wyłączenie funkcji dostępu do samochodu z użyciem elektronicznego kluczyka.
- Osoby używające elektrycznych urządzeń medycznych innego rodzaju
niż kardiostymulatory, defibrylatory z funkcją resynchronizacji bądś
rozruszniki
serca powinny skonsultować z ich producentem możliwość pracy
urządzenia w warunkach oddziaływania fal elektromagnetycznych.
Pole elektromagnetyczne może mieć nieprzewidywalny wpływ na działanie tego typu urządzeń medycznych.
W razie potrzeby funkcję dostępu do samochodu z użyciem elektronicznego kluczyka można wyłączyć. Szczegółowe informacje można uzyskać w autoryzowanej stacji obsługi Toyoty lub innym specjalistycznym warsztacie
