Toyota Aygo: Wersje 5-drzwiowe

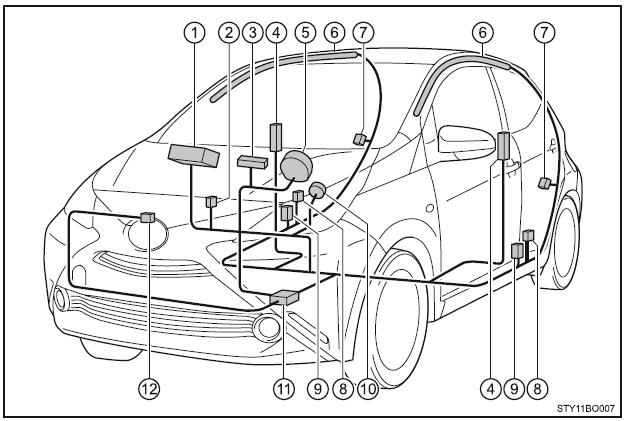

1. Poduszka powietrzna pasażera na przednim fotelu
2. Wyłącznik poduszki powietrznej pasażera
3. Wskaśnik stanu poduszki powietrznej pasażera
4. Boczne poduszki powietrzne
5. Lampka ostrzegawcza układu poduszek powietrznych
6. Kurtyny powietrzne (w niektórych wersjach)
7. Czujniki bocznych poduszek powietrznych (z tyłu) (w niektórych wersjach)
8. Czujniki bocznych poduszek powietrznych (z przodu)
9. Napinacze pasów bezpieczeństwa i ograniczniki siły napięcia
10. Czołowa poduszka powietrzna kierowcy
11. Centralny czujnik układu poduszek powietrznych
12. Czujniki czołowych poduszek powietrznych

Główne elementy układu poduszek powietrznych pokazano na ilustracji.

Całość nadzorowana jest przez centralny czujnik układu poduszek powietrznych. Reakcja chemiczna w napełniaczach powoduje błyskawiczne wypełnienie poduszek nietoksycznym gazem, dzięki czemu powstrzymują one przemieszczanie się osób znajdujących się w samochodzie.

Środki ostrożności dotyczące poduszek powietrznych

Należy przestrzegać podanych niżej zaleceń dotyczących poduszek powietrznych.

Nieprzestrzeganie ich może doprowadzić do śmierci lub poważnych obrażeń ciała.

Kierowca i wszyscy pasażerowie samochodu powinni podczas jazdy mieć zapięte prawidłowo pasy bezpieczeństwa.

Poduszki powietrzne stanowią jedynie uzupełnienie podstawowego działania ochronnego pasów bezpieczeństwa.

Czołowa poduszka powietrzna po stronie kierowcy napełnia się ze znaczną prędkością oraz siłą i może spowodować śmierć lub poważne obrażenia ciała, jeżeli kierowca znajduje się zbyt blisko niej.

Ponieważ w przypadku poduszki powietrznej kierowcy strefa niebezpieczna mieści się w granicach pierwszych 50-75 mm jej rozwijania, zachowanie dystansu 250 mm od miejsca zamontowania poduszki zapewnia odpowiedni margines bezpieczeństwa. Odległość ta mierzona jest od środka koła kierownicy do mostka klatki piersiowej. Gdy odległość ta jest mniejsza niż 250 mm, zalecane jest skorygowanie pozycji za kierownicą w jeden z następujących sposobów:

• Odsunięcie fotela do tyłu na maksymalną odległość, przy jakiej zachowana jest jeszcze swoboda sięgania do pedałów
• Odchylenie oparcia fotela nieco do tyłu. W wielu przypadkach umożliwia to zachowanie odległości 250 mm, nawet mimo ustawienia fotela w skrajnym przednim położeniu. Jeżeli odchylenie oparcia ograniczy możliwość obserwacji drogi, należy ustawić fotel w wyższym położeniu, jeżeli fotel posiada taką możliwość lub położyć na jego siedzeniu sztywną i nieśliską poduszkę.
• Jeżeli kierownica posiada możliwość regulacji położenia, ustawić ją w niższym położeniu, aby poduszka powietrzna została skierowana w stronę klatki piersiowej, a nie głowy lub szyi.

Ustawienie fotela według powyższych zaleceń nie powinno ograniczać możliwości swobodnego operowania pedałami i kierownicą oraz obserwacji wskaśników na desce rozdzielczej.

Środki ostrożności dotyczące poduszek powietrznych

• Czołowa poduszka powietrzna po stronie pasażera również napełnia się ze znaczną prędkością oraz siłą i może spowodować śmierć lub poważ- ne obrażenia ciała, jeżeli osoba na przednim fotelu znajduje się zbyt blisko niej. Pasażer na przednim fotelu powinien siedzieć jak najdalej od poduszki powietrznej, a przy tym oparcie fotela powinno być ustawione pionowo.
• Nieprawidłowo usadowione i/lub zabezpieczone niemowlęta i małe dzieci mogą ponieść śmierć lub poważne obrażenia ciała w wyniku odpalenia poduszki powietrznej. Niemowlęta lub małe dzieci, które nie mogą jeszcze używać pasów bezpieczeństwa, powinny być odpowiednio zabezpieczone w specjalnych fotelikach dziecięcych. Toyota stanowczo zaleca, aby niemowlęta i małe dzieci były zawsze umieszczane na tylnym siedzeniu samochodu i właściwie zabezpieczane. Tylne siedzenie jest dla niemowląt i małych dzieci bezpieczniejsze niż przedni fotel pasażera.
• Nie należy siadać na brzegu siedzenia ani opierać się o deskę rozdzielczą.


• Nie należy zezwalać dziecku na stanie przed przednią poduszką powietrzną pasa żera lub siedzenie na kolanach pasa- żera na przednim fotelu podczas jazdy.
• Podczas jazdy kierowca i pasażer na przednim fotelu nie powinni trzymać jakichkolwiek przedmiotów na kolanach.


• Wersje bez kurtyn powietrznych: Nie opierać się o przednie drzwi.
• Wersje z kurtynami powietrznymi: Nie opierać się o drzwi, boczne krawędzie spodniej strony dachu oraz przednie lub tylne słupki nadwozia

Środki ostrożności dotyczące poduszek powietrznych

• Nie należy nikomu zezwalać na klękanie na przednim fotelu pasażera twarzą do drzwi po danej stronie nadwozia ani na wystawianie głowy bądś rąk na zewnątrz samochodu.


• Nie należy niczego umieszczać na desce rozdzielczej oraz na wkładce kierownicy ani opierać w tych miejscach żadnych przedmiotów.

  Przedmioty takie mogą zostać ze znaczną siłą odrzucone przy napełnianiu czołowej poduszki kierowcy lub czołowej poduszki pasażera.



• Wersje bez kurtyn powietrznych: Nie wolno przyczepiać żadnych elementów do drzwi, przedniej szyby, bocznych szyb.
• Wersje z kurtynami powietrznymi: Nie wolno przyczepiać żadnych elementów do drzwi, przedniej szyby, bocznych szyb, przednich i tylnych słupków lub bocznych krawędzi spodniej strony dachu.


• Nie należy stosować akcesoriów na siedzenia, które zakrywałyby miejsca napełniania się bocznych poduszek powietrznych. Może to spowodować ich wadliwe zadziałanie, wyłączenie układu lub przypadkowe napełnienie, co może grozić śmiercią lub poważnymi obrażeniami ciała.
• Nie wolno uderzać ani obciążać znaczną siłą miejsc, w których ukryte są elementy układu poduszek powietrznych.

  Może to spowodować wadliwe działanie poduszek powietrznych.

Środki ostrożności dotyczące poduszek powietrznych

• Nie dotykać żadnych części składowych poduszek powietrznych krótko po ich odpaleniu (napełnieniu), ponieważ mogą być gorące.
• W razie trudności z oddychaniem, po odpaleniu poduszek powietrznych, należy otworzyć drzwi lub okna w celu doprowadzenia powietrza z zewnątrz bądś wyjść z samochodu, jeżeli jest to bezpieczne. Jak najszybciej zmyć wszelkie pozostałości na skórze, aby uniknąć ewentualnych podrażnień.
• W przypadku pęknięcia bądś innego uszkodzenia miejsc kryjących poduszki powietrzne, takich jak wkładka kierownicy czy pokrycie tapicerskie przedniego i tylnego słupka nadwozia, należy zlecić ich wymianę autoryzowanej stacji obsługi Toyoty lub innemu specjalistycznemu warsztatowi.

Modyfikacje i złomowanie elementów układu poduszek powietrznych

Niżej wymienionych prac nie należy przeprowadzać bez konsultacji z autoryzowaną stacją obsługi Toyoty lub innym specjalistycznym warsztatem.

Może to doprowadzić do uszkodzenia lub przypadkowego odpalenia (napełnienia) poduszek powietrznych, grożąc spowodowaniem śmierci lub poważnych obrażeń ciała.

• Zamontowanie, wymontowanie, demontaż i naprawa poduszek powietrznych.
• Naprawa, modyfikacja, wymontowanie bądś wymiana kierownicy, zespo- łu wskaśników, deski rozdzielczej, foteli lub ich obić, przednich i tylnych słupków nadwozia oraz bocznych krawędzi spodniej strony dachu.
• Naprawy bądś modyfikacje przednich błotników, przedniego zderzaka oraz bocznych części kabiny samochodu.
• Montowanie orurowania ochronnego (np. belki ochronnej, kraty itp.) pługa śnieżnego lub wyciągarki.
• Przeróbki zawieszenia samochodu.
• Montowanie urządzeń elektronicznych w rodzaju radiowych urządzeń nadawczo-odbiorczych lub odtwarzaczy płyt kompaktowych.

W rezultacie odpalenia poduszek powietrznych (napełnienia)

• W wyniku kontaktu z odpaloną poduszką powietrzną (napełnioną) mogą wystąpić stłuczenia i drobne podrażnienia skóry.
• Rozlega się głośny hałas oraz wydzielana jest pewna ilość białego proszku.
• Wersje bez kurtyn powietrznych: Części składowe układu poduszki powietrznej (np. wkładka kierownicy, pokrycie tapicerskie oraz napełniacz), a także przednie fotele, mogą pozostać gorące przez kilkanaście minut.

  Również same poduszki powietrzne mogą być gorące.

• Wersje z kurtynami powietrznymi: Części składowe układu poduszki powietrznej (np. wkładka kierownicy, pokrycie tapicerskie oraz napełniacz), a także przednie fotele, fragmenty przednich słupków nadwozia oraz boczne podłuż- nice dachowe i tylne fragmenty podsufitki, mogą pozostać gorące przez kilkanaście minut. Również same poduszki powietrzne mogą być gorące.
• Przednia szyba samochodu może ulec pęknięciu.

Warunki działania (przednie poduszki powietrzne)

Odpalenie przednich poduszek powietrznych nastąpi, gdy siła uderzenia przekroczy określoną wartość progową, odpowiadającą zderzeniu czołowemu z nieruchomą i nieodkształcalną przeszkodą przy prędkości około 20-30 km/h.

Jednak prędkość progowa będzie znacznie wyższa w następujących sytuacjach:

• Gdy samochód uderzy w obiekt, który na skutek uderzenia może się przesuwać bądś odkształcać (np. zaparkowany samochód lub słupek drogowy)
• Gdy w czasie wypadku dojdzie do najechania na przeszkodę bądś wjechania pod nią (np. pod przyczepę ciężarową lub na łoże przyczepy)

W zależności od rodzaju kolizji możliwe jest, że tylko napinacze pasów bezpieczeństwa zostaną aktywowane.

Warunki działania (boczne poduszki powietrzne)

Boczne poduszki powietrzne zostaną odpalone, gdy siła kolizji przekroczy określoną wartość progową (odpowiadającą poprzecznemu uderzeniu w kabin ę przez pojazd o masie około 1500 kg przy prędkości około 20-30 km/h).

Warunki działania (boczne poduszki powietrzne i kurtyny powietrzne [w niektórych wersjach])

• Boczne poduszki powietrzne i kurtyny powietrzne zostaną odpalone, gdy siła kolizji przekroczy określoną wartość progową (odpowiadającą poprzecznemu uderzeniu w kabinę przez pojazd o masie około 1500 kg przy prędkości około 20-30 km/h).
• Kurtyny powietrzne mogą także zostać odpalone w przypadku silnego zderzenia czołowego.

Sytuacje, w których może nastąpić odpalenie (napełnienie) poduszek powietrznych, mimo że nie doszło do kolizji

Przednie poduszki powietrzne i kurtyny powietrzne (w niektórych wersjach) mogą zostać odpalone w przypadku silnego uderzenia w spód samochodu.

Wybrane przykłady pokazane są na ilustracji.

• Wpadnięcie w głęboką wyrwę lub przeskoczenie przez nią
• Uderzenie w krawężnik, brzeg chodnika lub twardą przeszkodę
• Uderzenie podwozia w twarde podłoże podczas spadania

Rodzaje kolizji, przy których odpalenie przednich poduszek powietrznych może nie nastąpić (przednie poduszki powietrzne)

Przednie poduszki powietrzne zostały zaprojektowane tak, aby nie zostały odpalone przy uderzeniu z boku lub z tyłu, przewróceniu pojazdu, a także w sytuacji zderzenia czołowego przy małej prędkości jazdy. Jednak w przypadku, gdy w czasie dowolnego typu zderzenia dojdzie do odpowiednio silnego wyhamowania ruchu samochodu do przodu, odpalenie przednich poduszek powietrznych może nastąpić.

• Uderzenie z tyłu
• Uderzenie z boku
• Przewrócenie pojazdu

Rodzaje kolizji, przy których odpalenie poduszek powietrznych może nie nastąpić (boczne poduszki powietrzne lub boczne poduszki powietrzne i kurtyny powietrzne [w niektórych wersjach])

Boczne poduszki powietrzne lub boczne poduszki powietrzne i kurtyny powietrzne mogą nie zostać odpalone w przypadku skośnego uderzenia w bok nadwozia lub mniej grośnego uderzenia w bok samochodu poza kabiną pasażerską.

• Uderzenie w bok nadwozia poza obszarem kabiny
• Skośne uderzenie w bok nadwozia

Boczne poduszki powietrzne nie zostaną odpalone przy zderzeniu czołowym, uderzeniu w tył lub przewróceniu samochodu, a także w sytuacji zderzenia bocznego przy małej prędkości jazdy.

• Uderzenie z tyłu
• Zderzenie czołowe
• Przewrócenie pojazdu

Kurtyny powietrzne nie zostaną odpalone przy uderzeniu w tył lub przewróceniu samochodu, a także w sytuacji zderzenia bocznego lub zderzenia czołowego przy małej prędkości jazdy.

• Uderzenie z tyłu
• Przewrócenie pojazdu

Kiedy należy skontaktować się z autoryzowaną stacją obsługi Toyoty lub innym specjalistycznym warsztatem

W niżej wyszczególnionych przypadkach samochód wymaga kontroli i/lub naprawy. Należy niezwłocznie skontaktować się z autoryzowaną stacją obsługi Toyoty lub innym specjalistycznym warsztatem.

• Nastąpiło napełnienie którejkolwiek poduszki powietrznej.
• Przód samochodu uległ deformacji bądś innemu uszkodzeniu lub samochód brał udział w wypadku, który jednak nie był na tyle poważny, aby spowodować odpalenie przednich poduszek powietrznych.


• Drzwi samochodu uległy deformacji bądś innemu uszkodzeniu lub samochód brał udział w wypadku, który jednak nie był na tyle poważny, aby spowodować odpalenie bocznych poduszek lub kurtyn powietrznych.


• Pokrycie tapicerskie wkładki kierownicy lub deska rozdzielcza w pobliżu czołowej poduszki powietrznej pasażera uległy zadrapaniu, pęknięciu lub innemu uszkodzeniu.


• Pokrycie tapicerskie oparcia fotela, kryjące boczną poduszkę powietrzną, uległo zadrapaniu, pęknięciu lub innemu uszkodzeniu.


• Wersje z kurtynami powietrznymi: Nastąpiło zadrapanie, pęknięcie bądś inne uszkodzenie przednich lub tylnych słupków nadwozia lub pokrycia tapicerskiego bocznych krawędzi dachu, kryjących kurtyny powietrzne.
