Fiat 500: Skrzynka bezpieczników w komorze silnika
Centralka umieszczona jest po prawej stronie komory silnika. Aby dostać się do bezpieczników, należy postępować w sposób opisany poniżej:
- Wcisnąć do oporu śrubę A rys. 106;
- jednocześnie obracać powoli śrubą w kierunku przeciwnym do ruchu wskazówek zegara do momentu napotkania oporu (nie próbować obracać na siłę dalej);
- zwolnić powoli śrubę;
- o otwarciu pokrywy świadczy całkowite wysunięcie główki śruby z jej gniazda;
- zdjąć pokrywę B, przesuwając ją do góry na prowadnicach bocznych, jak pokazano na rysunku.
- po wymienieniu bezpiecznika zamontować na miejsce pokrywę, upewniając się o prawidłowym zablokowaniu jej.
Wersje LPG
Komponenty układu LPG zabezpieczone są specyficznymi bezpiecznikami.
W celu dokonania ich wymiany należy zwrócić się do ASO Fiata.

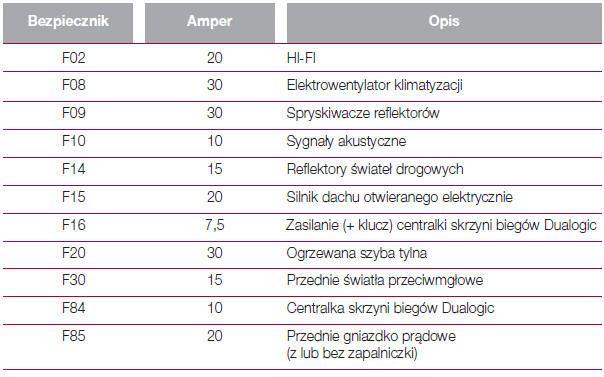

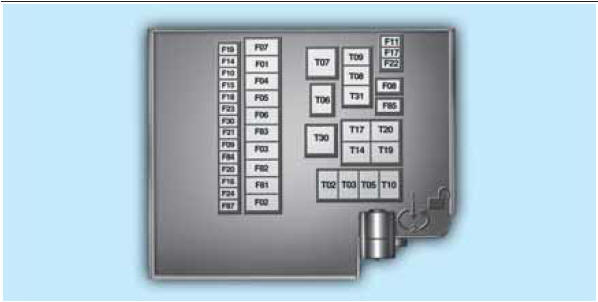

Numery określające element elektryczny odpowiadający każdemu bezpiecznikowi widoczne są z tyłu pokrywy A (patrz rys. 107).
