Hyundai i10: Opis tablicy bezpieczników/przekaźników

Hyundai i10 –> Obsługa –> Bezpieczniki –> Opis tablicy bezpieczników/przekaźników

Opis tablicy bezpieczników/przekaźników


Wewnętrzny panel bezpieczników

Na wewnętrznej części pokrywy tablicy bezpieczników/przekaźników umieszczona jest naklejka z nazwami i prądami znamionowymi bezpieczników/przekaźników.

UWAGA

Nie wszystkie zamieszczone w niniejszej instrukcji opisy tablic bezpieczników dotyczą poszczególnych wersji pojazdu.

Zamieszczone informacje są aktualne w dniu druku niniejszej instrukcji. Przy sprawdzaniu tablicy bezpieczników w pojeździe należy skorzystać z informacji umieszczonych na naklejce tablicy bezpieczników.

Opis tablicy bezpieczników/przekaźników

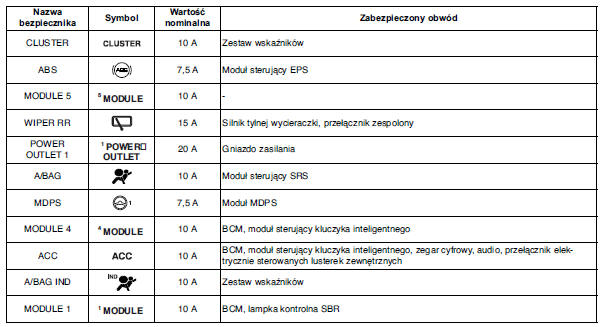

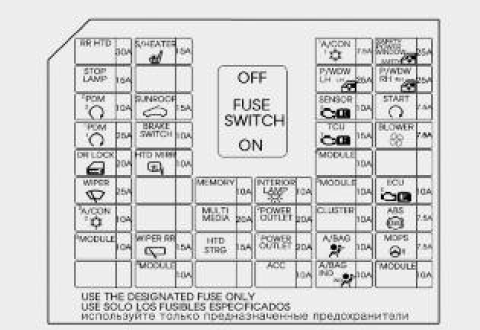

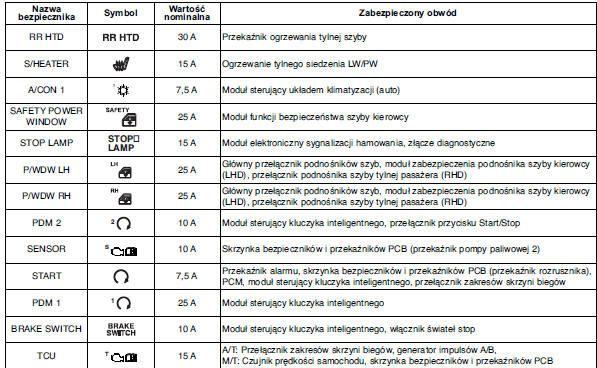

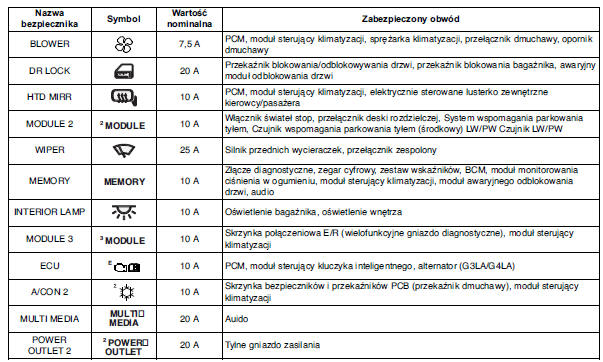

Deska rozdzielcza (tablica bezpieczników od strony kierowcy)

Deska rozdzielcza (tablica bezpieczników od strony kierowcy)


Deska rozdzielcza (tablica bezpieczników od strony kierowcy)


Deska rozdzielcza (tablica bezpieczników od strony kierowcy)

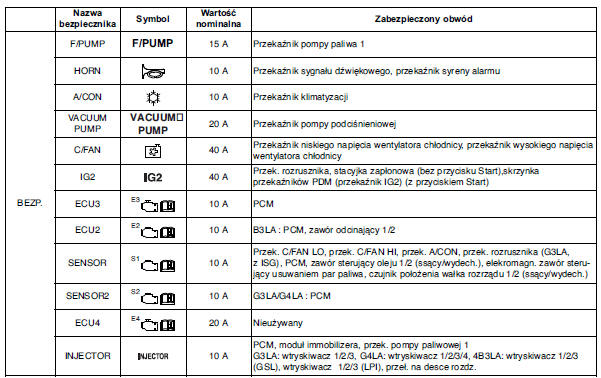

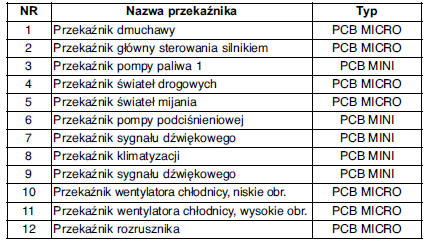

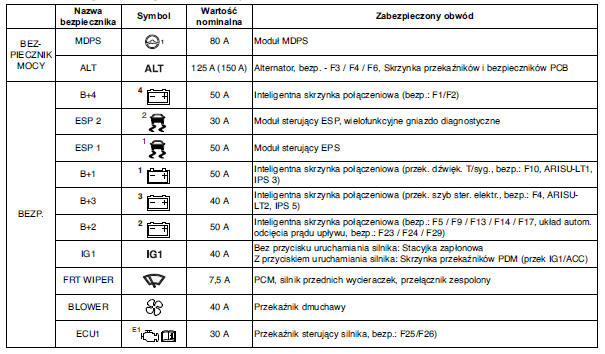

Główna tablica bezpieczników w przedziale silnikowym

Główna tablica bezpieczników w przedziale silnikowym


Główna tablica bezpieczników w przedziale silnikowym


Główna tablica bezpieczników w przedziale silnikowym


Główna tablica bezpieczników w przedziale silnikowym

Główna tablica bezpieczników w przedziale silnikowym


Bezpiecznik główny (bezpiecznik mocy)

Jeżeli przepalony jest bezpiecznik główny, należy go wymontować w następujący sposób: 1. odłączyć ujemny przew&oac ...
